主要內(nèi)容

高效穩(wěn)定的寬帶隙（WBG）鈣鈦礦太陽(yáng)能電池（PSCs）對(duì)于制造優(yōu)質(zhì)疊層器件是必不可少的。然而，寬帶隙鈣鈦礦的小晶粒和光致相分離導(dǎo)致較大的開(kāi)路電壓（Voc）缺陷，阻礙了相關(guān)器件的發(fā)展。

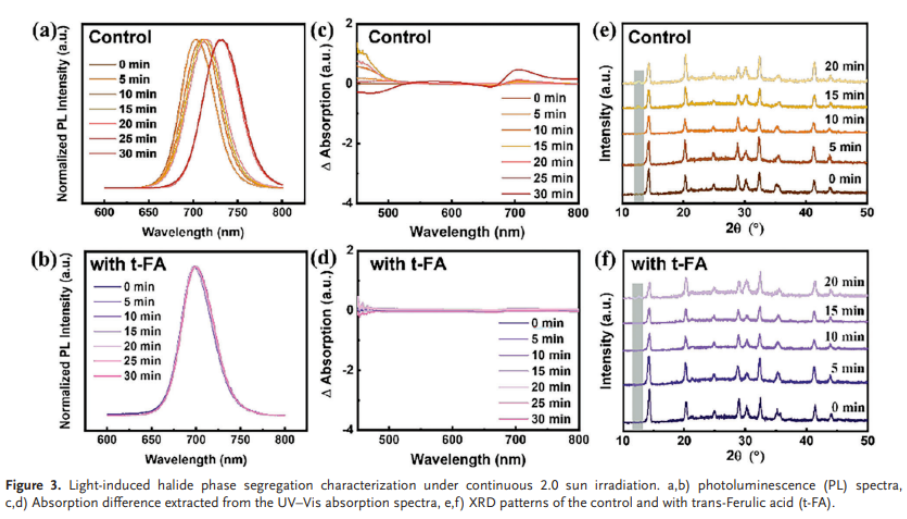

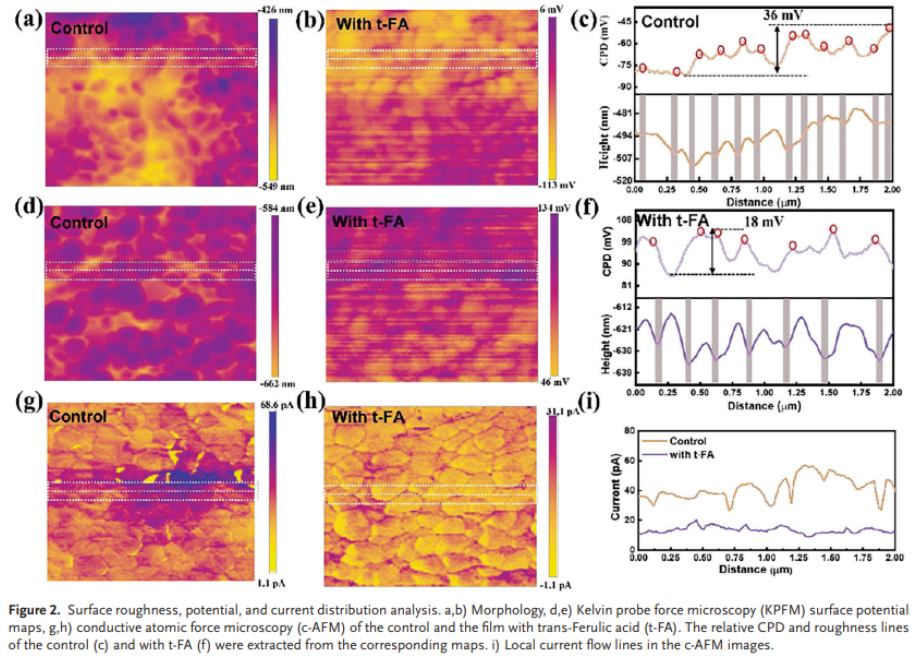

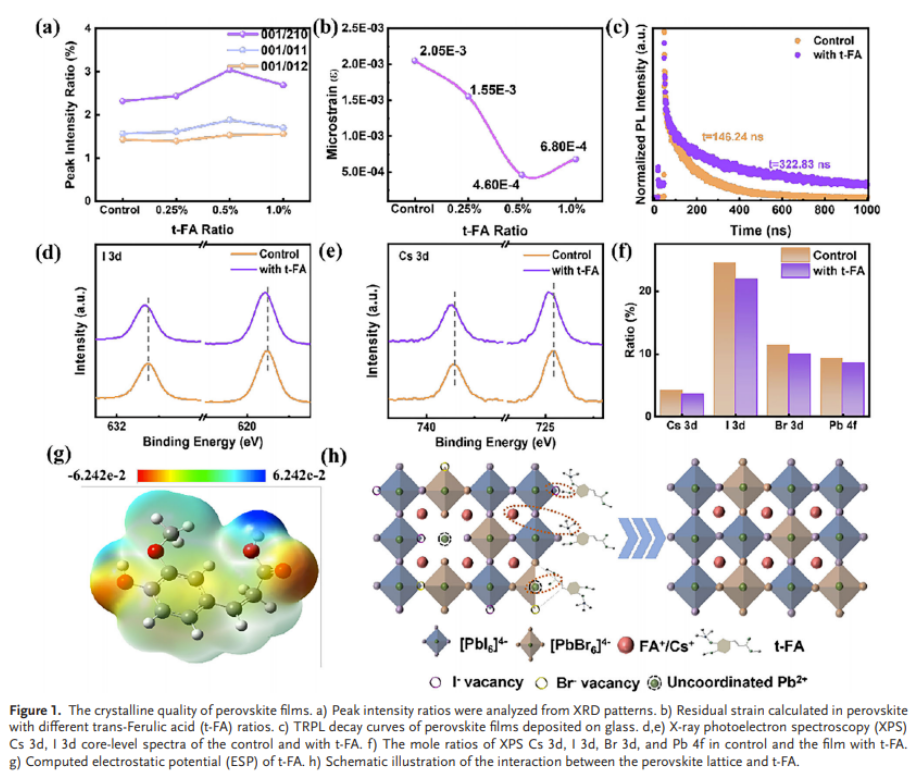

在這篇文章中，南開(kāi)大學(xué)張曉丹團(tuán)隊(duì)利用Lewis-base反式阿魏酸（t-FA）的有效官能團(tuán)來(lái)釋放鈣鈦礦晶格中殘留的微應(yīng)變。通過(guò)加強(qiáng)鈣鈦礦溶質(zhì)和溶液之間的相互作用而形成更大的鈣鈦礦晶體，晶格結(jié)構(gòu)穩(wěn)定以抑制光誘導(dǎo)的鹵化物偏析。隨著Voc的增加，帶隙≈1.77eV的優(yōu)化器件功率轉(zhuǎn)換效率從17.33%提高到19.31%。此外，取代MeO-2PACZ和Me-4PACZ的混合物作為空穴傳輸層（HTL），PCE進(jìn)一步提高到19.9%，Voc為1.32V，是WBG PSCs報(bào)告的高性能之一，特別是對(duì)于完全通過(guò)溶液旋涂制備的器件。這項(xiàng)研究為實(shí)現(xiàn)高效的WBG PSCs提供了一種可行的替代方案，這有助于鈣鈦礦基疊層器件的發(fā)展。

產(chǎn)品推薦

文獻(xiàn)信息

Suppressing the Photoinduced Halide Segregation in Wide-Bandgap Perovskite Solar Cells by Strain Relaxation

Hui Liu, Jing Dong, Pengyang Wang, Biao Shi, Ying Zhao, Xiaodan Zhang
