主要內(nèi)容

混合鹵化物鈣鈦礦薄膜的無(wú)序結(jié)晶和較差的相穩(wěn)定性仍然是影響寬帶隙倒置（WBG；1.77eV）鈣鈦礦太陽(yáng)能電池（PSCs）性能的主要因素。由于DMSO單獨(dú)輔助的抗溶劑工藝在I-based和Br-based鈣鈦礦組分之間的結(jié)晶速率差異很大，因此存在一定困難。

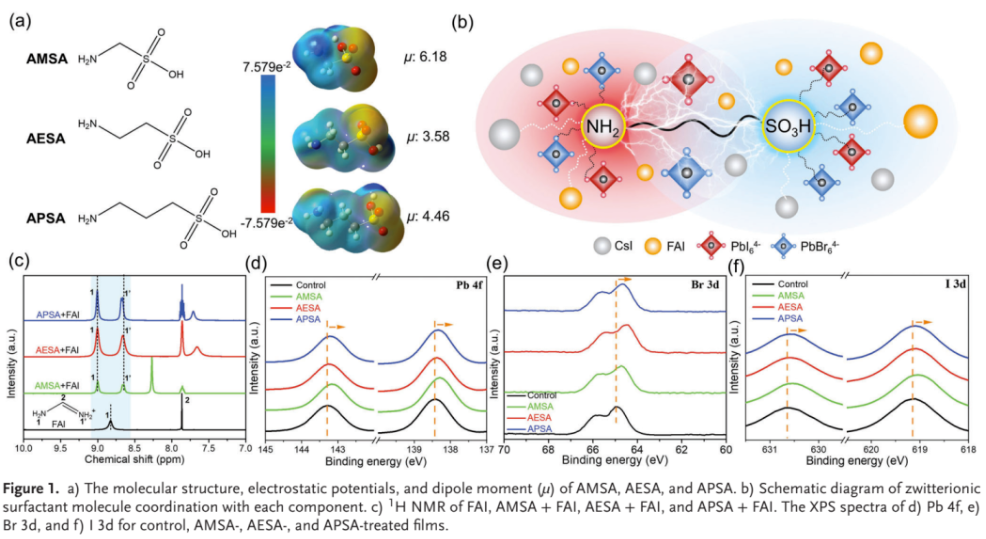

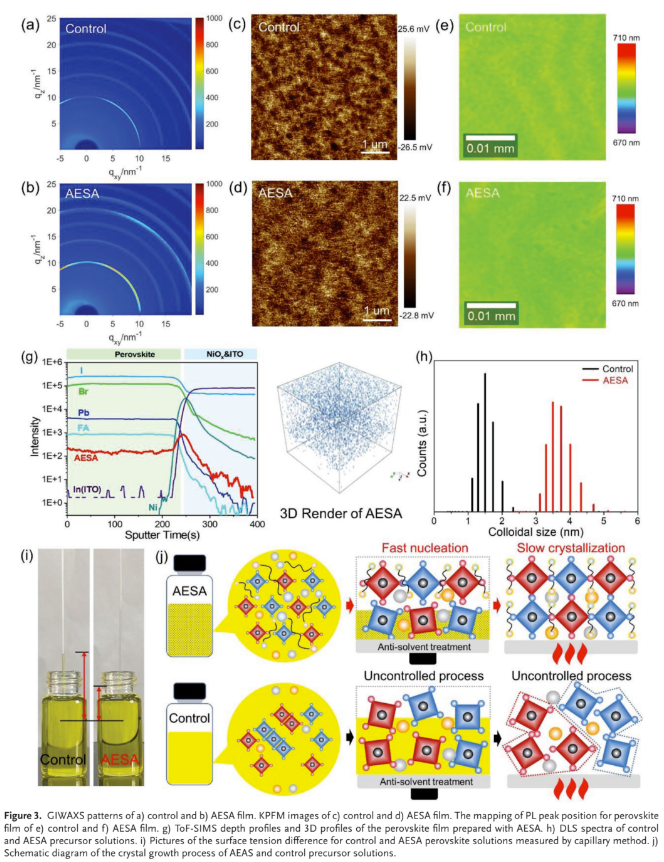

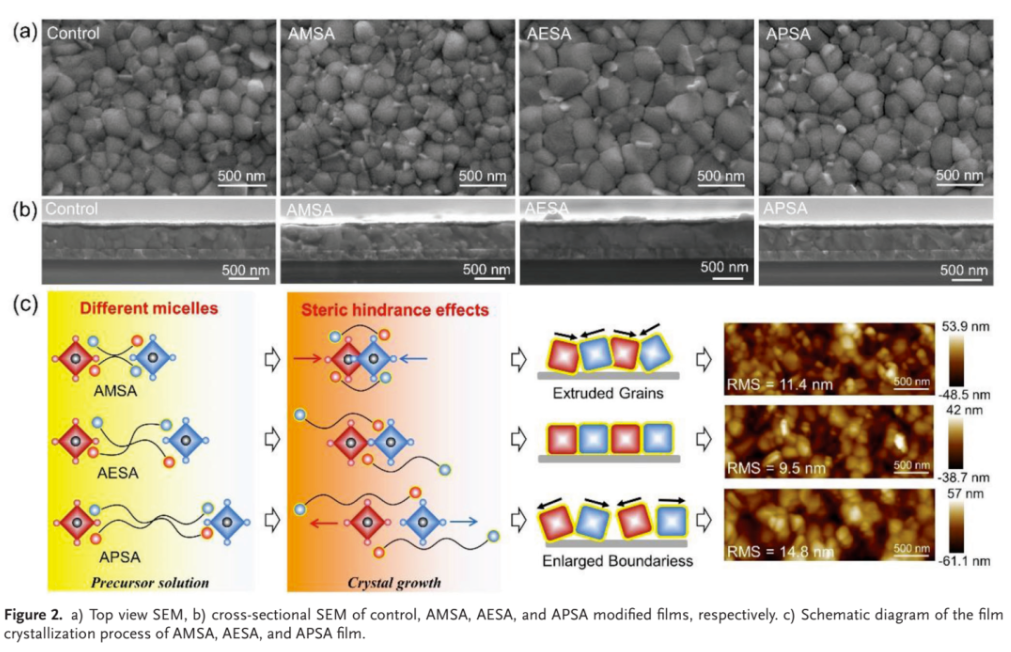

在這篇文章中，上海交通大學(xué)陳俊超團(tuán)隊(duì)報(bào)道了一種兩性離子添加劑策略，用于精細(xì)調(diào)節(jié)Cs0.2FA0.8Pb（I0.6Br0.4）3的晶體生長(zhǎng)，從而獲得高性能PSCs。通過引入氨基乙磺酸（AESA）與鈣鈦礦前驅(qū)體形成氫鍵和強(qiáng)Pb-O鍵，完成與有機(jī)（FAI）和無(wú)機(jī)（CsI、PbI2、PbBr2）組分的完全配位，平衡它們的絡(luò)合效應(yīng)，實(shí)現(xiàn)了AESA引導(dǎo)的快速成核和延遲結(jié)晶過程。這種處理顯著促進(jìn)了I-based和Br-based鈣鈦礦組分的晶體均勻生長(zhǎng)。此外，均勻分布的AESA鈍化了缺陷，有效抑制光致鹵化物偏析。該策略產(chǎn)生了19.66%的功率轉(zhuǎn)換效率，在1.77eV下，無(wú)MA WBG p-i-n器件的Voc為1.25V，F(xiàn)F為83.7%。未封裝的器件在30±5%RH濕度穩(wěn)定性下放置1000小時(shí)，在MPP下連續(xù)運(yùn)行300小時(shí)仍能保持較高穩(wěn)定性。

產(chǎn)品推薦

雙燈太陽(yáng)光模擬器

文獻(xiàn)信息

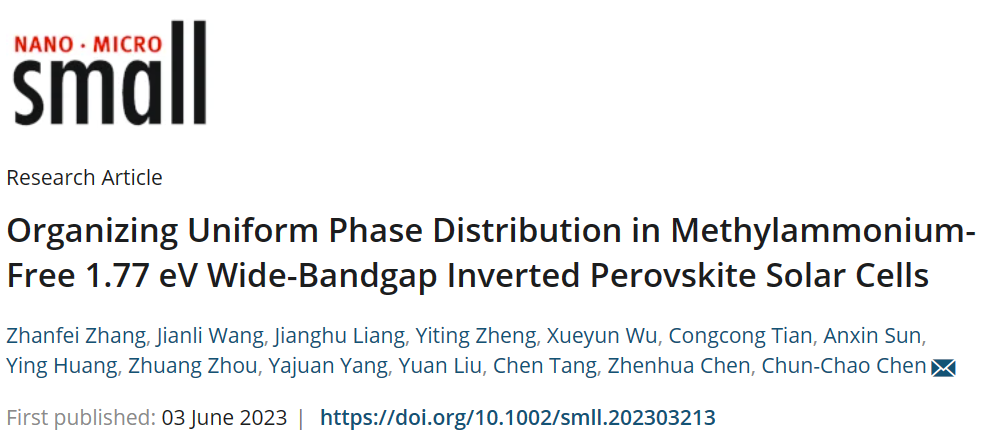

Organizing Uniform Phase Distribution in Methylammonium-Free 1.77 eV Wide-Bandgap Inverted Perovskite Solar Cells

Zhanfei Zhang, Jianli Wang, Jianghu Liang, Yiting Zheng, Xueyun Wu, Congcong Tian, Anxin Sun, Ying Huang, Zhuang Zhou, Yajuan Yang, Yuan Liu, Chen Tang, Zhenhua Chen, Chun-Chao Chen

- 產(chǎn)品咨詢及購(gòu)買請(qǐng)聯(lián)系我們 -
