主要內(nèi)容

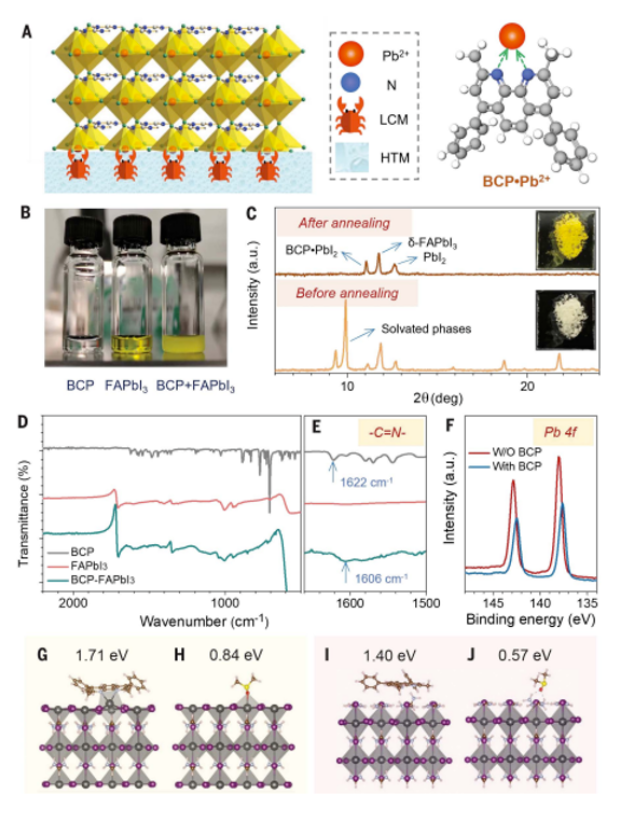

鈣鈦礦和空穴傳輸層（HTLs）的底部界面缺陷限制了p-i-n結(jié)構(gòu)鈣鈦礦太陽能電池的性能。在這篇文章中，北卡羅來納大學(xué)黃勁松團(tuán)隊(duì)報(bào)道了通過在HTLs中添加鉛螯合分子與鉛（II）離子（Pb2+）產(chǎn)生較強(qiáng)的相互作用力，使HTLs附近鈣鈦礦中的非晶區(qū)減少，鈣鈦礦底表面鈍化。

其中孔徑面積為26.9平方厘米的微型組件功率轉(zhuǎn)換效率（PCE）為21.8%（穩(wěn)定在21.1%），經(jīng)NREL認(rèn)證，相當(dāng)于整個組件區(qū)域的*低小型電池效率為24.6%（穩(wěn)定為24.1%）。在1-sun太陽光照和開路電壓條件下，HTLs中具有鉛螯合分子的小面積電池和大面積微型組件光吸收穩(wěn)定性分別為3010和2130小時(shí)，效率損失為初始值的10%。

產(chǎn)品推薦

雙燈太陽光模擬器

文獻(xiàn)信息

Lead-chelating hole-transport layers for efficient and stable perovskite minimodules

Chengbin Fei, Nengxu Li, Mengru Wang, Xiaoming Wang, Hangyu Gu, Bo Chen, Zhao Zhang, Zhenyi Ni, Haoyang Jiao, Wenzhan Xu, Zhifang Shi, Yanfa Yan, Jinsong Huang
