主要內(nèi)容

在柔性和紋理襯底上制備的多晶鈣鈦礦薄膜通常存在高度缺陷，導(dǎo)致鈣鈦礦器件性能較差。因此，找到具有襯底耐受性的鈣鈦礦制造策略至關(guān)重要。

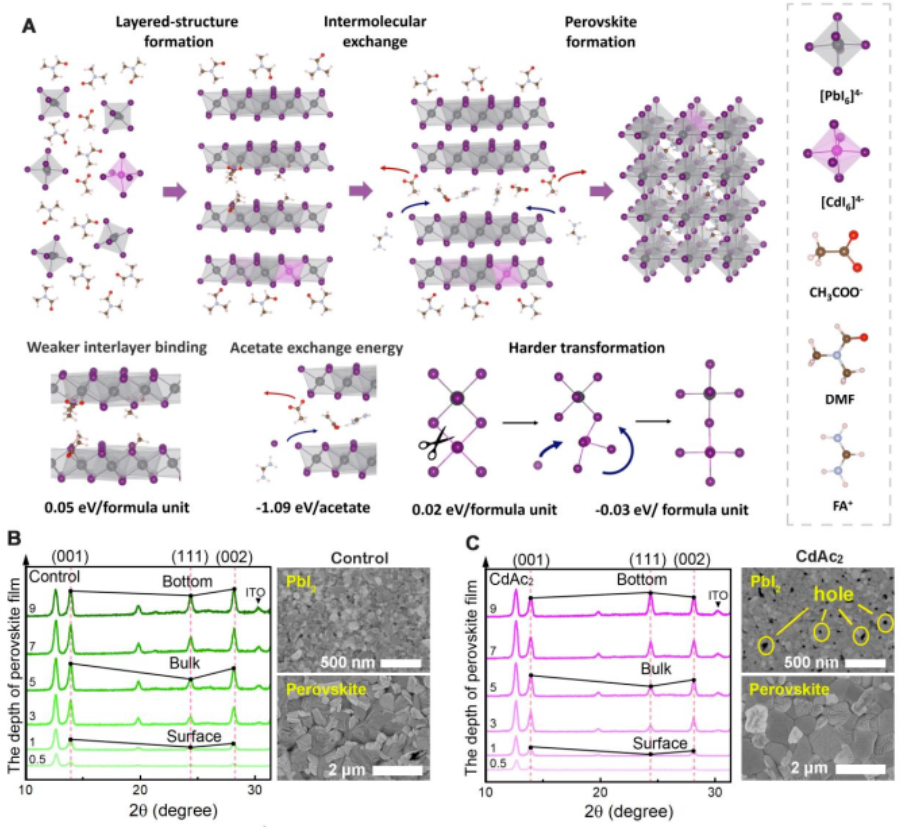

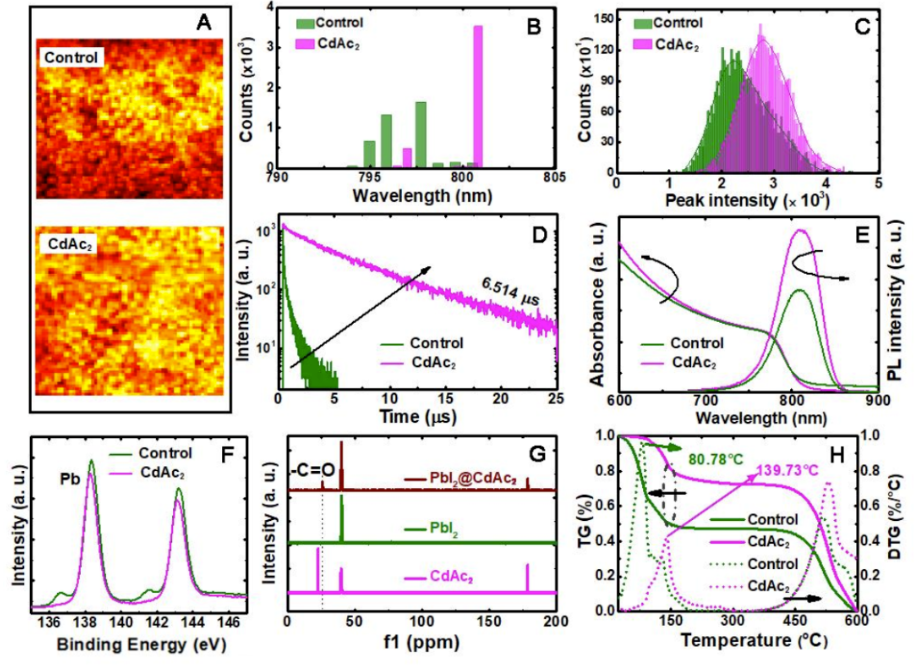

在這篇文章中，南開大學(xué)張曉丹等人發(fā)現(xiàn)在PbI2前體溶液中添加少量的CdAc2會形成納米孔陣列薄膜，并改善有機鹽在PbI2中的擴散，促進有利的晶體取向，抑制非輻射復(fù)合。在柔性襯底上制備了載流子壽命超過6μs的多晶鈣鈦礦薄膜。*終，單結(jié)柔性鈣鈦礦太陽能電池（FPSCs）獲得了22.78%的PCE。

研究團隊發(fā)現(xiàn)該策略也適用于紋理疊層太陽能電池。基于CdAc2的鈣鈦礦/硅疊層太陽能電池（TSCs）的PCE高達29.25%（0.5003cm2）。此外，未封裝的TSCs在45°C N2氣氛下運行300小時后仍保持其初始效率的109.78%。這項工作為實現(xiàn)高效鈣鈦礦基太陽能電池提供了一種簡單的策略。

產(chǎn)品推薦

文獻信息

Multifunctional additive CdAc2 for efficient perovskite-based solar cells

Ningyu Ren, Pengyang Wang, Junke Jiang, Renjie Li, Wei Han, Jingjing Liu, Zhao Zhu, Bingbing Chen, Qiaojing Xu, Tiantian Li, Biao Shi, Qian Huang, Dekun Zhang, Sofia Apergi, Geert Brocks, Chenjun Zhu, Shuxia Tao, Ying Zhao, Xiaodan Zhang
