主要內(nèi)容

載流子壽命是鈣鈦礦太陽(yáng)能電池的關(guān)鍵參數(shù)之一。然而，由于晶界和表面不可避免的缺陷導(dǎo)致大陷阱密度，在鈣鈦礦薄膜中實(shí)現(xiàn)與鈣鈦礦晶體相當(dāng)?shù)拈L(zhǎng)載流子壽命仍然是一個(gè)巨大的挑戰(zhàn)。

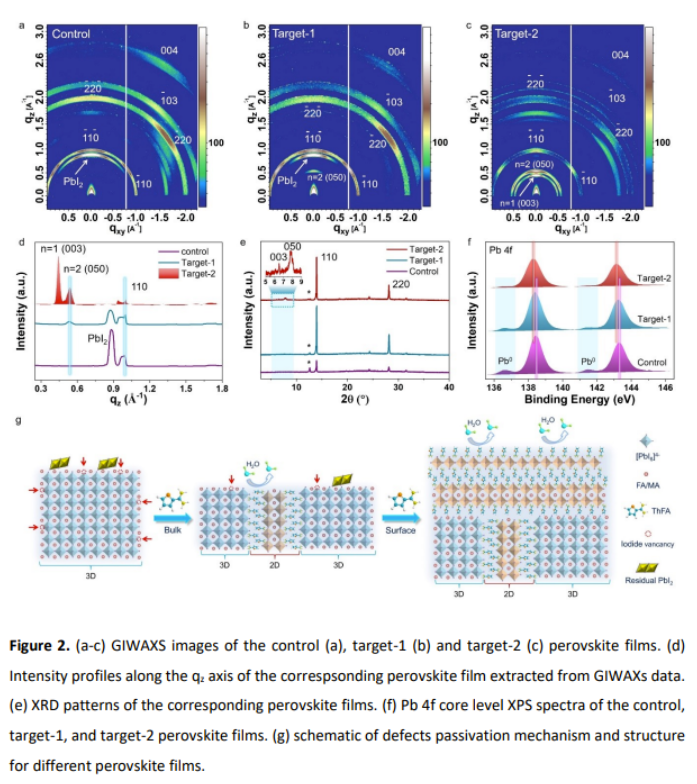

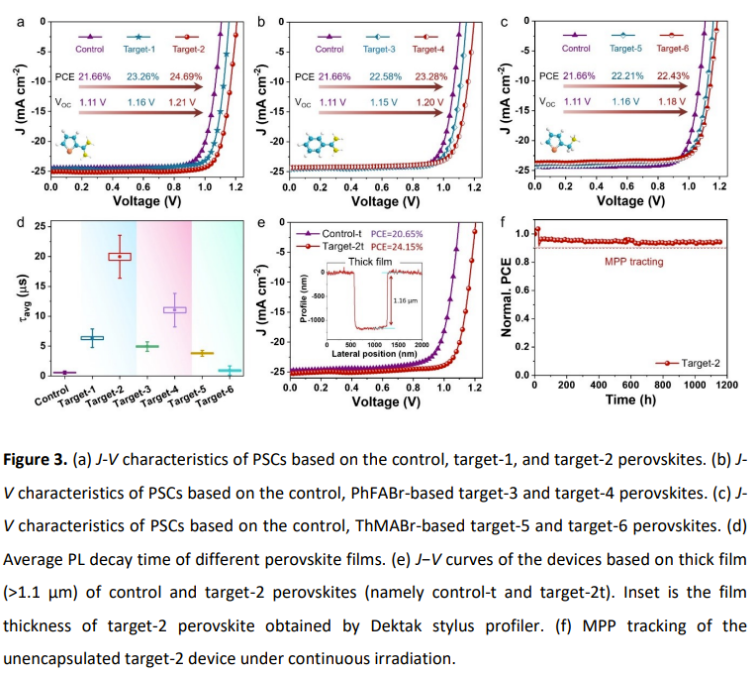

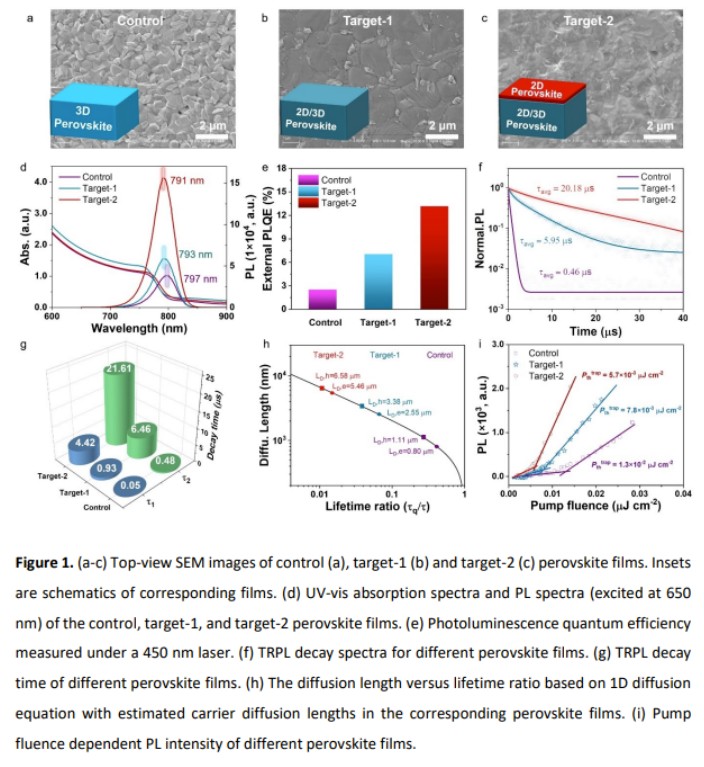

在這篇文章中，南開大學(xué)陳永勝、劉永勝，澳門大學(xué)邢貴川等人通過開發(fā)的 2-thiopheneformamidinium bromide (ThFABr）調(diào)節(jié)電子結(jié)構(gòu)，結(jié)合2D鈣鈦礦層蓋上的2D/3D多晶鈣鈦礦膜的獨(dú)特薄膜結(jié)構(gòu)，研究團(tuán)隊(duì)實(shí)現(xiàn)了超過20μs的超長(zhǎng)載流子壽命和超過6.5μm的載流子擴(kuò)散長(zhǎng)度。這些優(yōu)異的性能使基于ThFA的器件能夠產(chǎn)生24.69%的效率，Voc損失為0.33V。在連續(xù)光照下，通過功率點(diǎn)（MPP）跟蹤1180小時(shí)后，未封裝的器件保持了約95%的初始效率。這項(xiàng)工作為結(jié)構(gòu)化2D/（2D/3D）鈣鈦礦薄膜結(jié)合獨(dú)特的基FA間隔物，實(shí)現(xiàn)高性能PSCs和其他光電應(yīng)用的超長(zhǎng)載流子壽命提供了重要意義。

產(chǎn)品推薦

文獻(xiàn)信息

Ultra-Long Carrier Lifetime Exceeding 20 μs in Lead Halide Perovskite Film Enable Efficient Solar Cells

Jiahao Guo, Bingzhe Wang, Di Lu, Ting Wang, Tingting Liu, Rui Wang, Xiyue Dong, Tong Zhou, Nan Zheng, Qiang Fu, Zengqi Xie, Xiangjian Wan, Guichuan Xing, Yongsheng Chen, Yongsheng Liu
