主要內(nèi)容

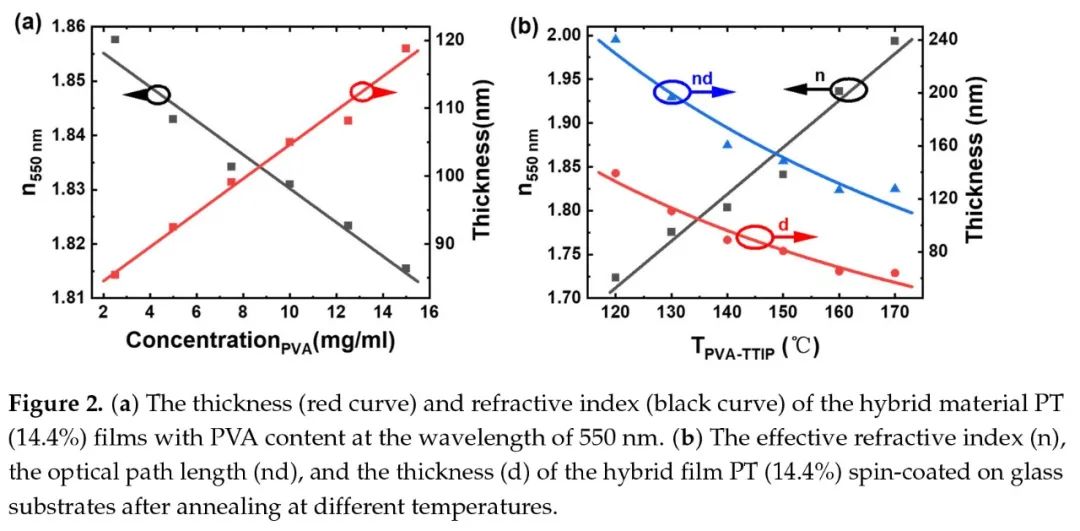

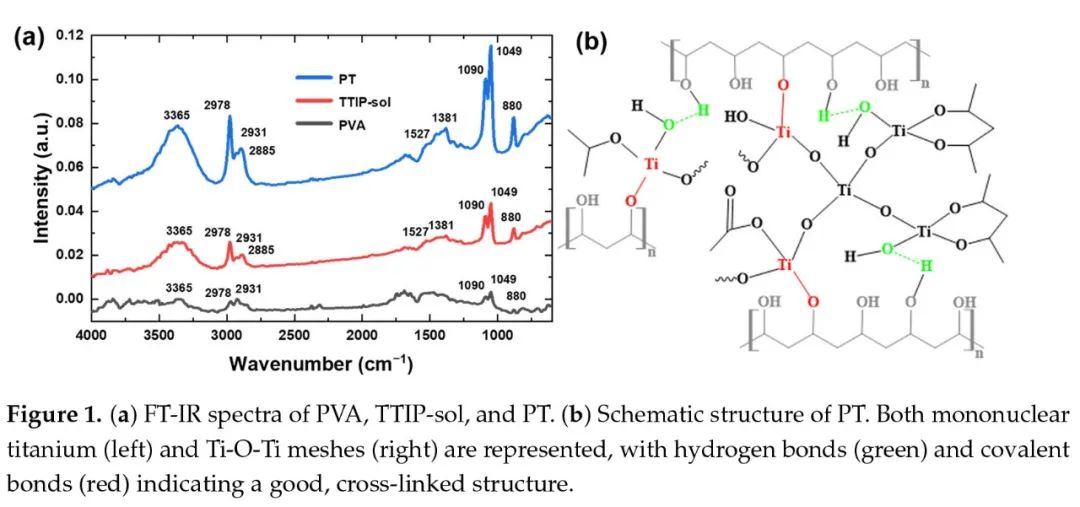

近年來，有機/無機混合材料因其優(yōu)異的光學(xué)性能在多層防反射膜領(lǐng)域備受關(guān)注。在這篇文章中，研究人員以聚乙烯醇（PVA）和異丙醇鈦（IV）（TTIP）為原料制備了有機/無機納米復(fù)合材料。該混合材料在550nm的波長下具有寬而可調(diào)的折射率窗口，即1.65-1.95。原子力顯微鏡（AFM）結(jié)果表明，混合薄膜表面粗糙度均方根為2.7 ?，霧度低至0.23%，表明該薄膜具有良好的光學(xué)應(yīng)用潛力。

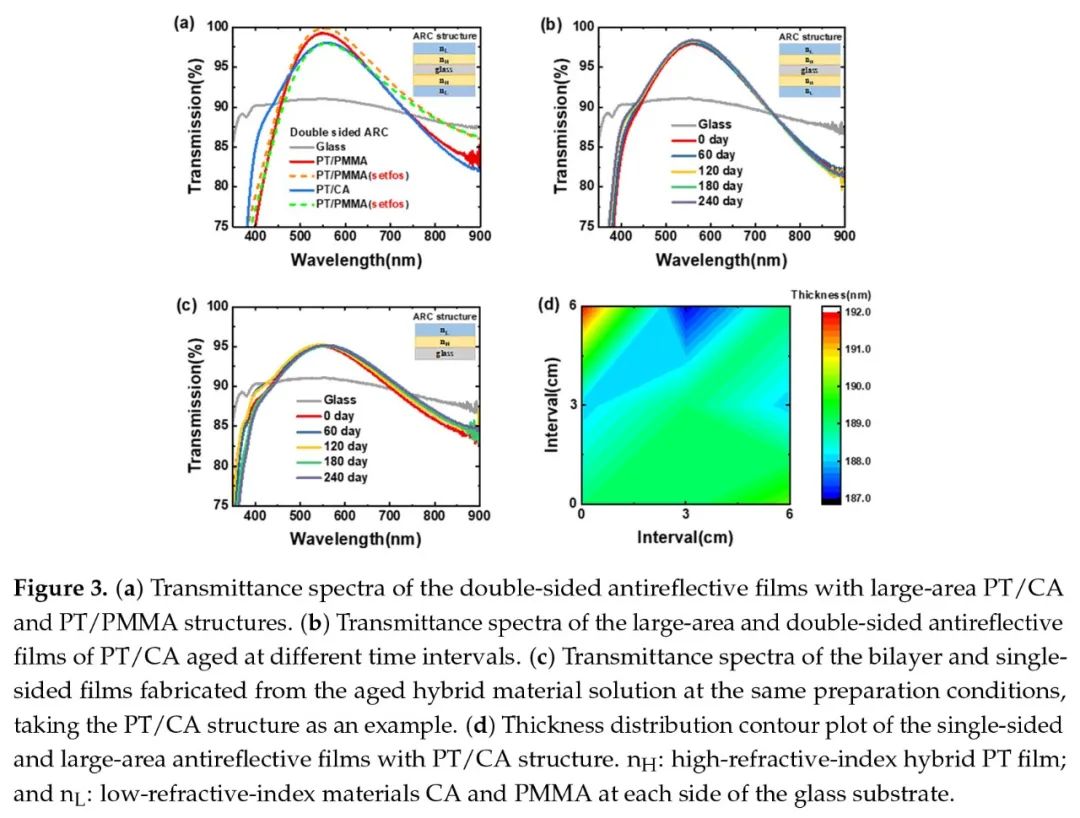

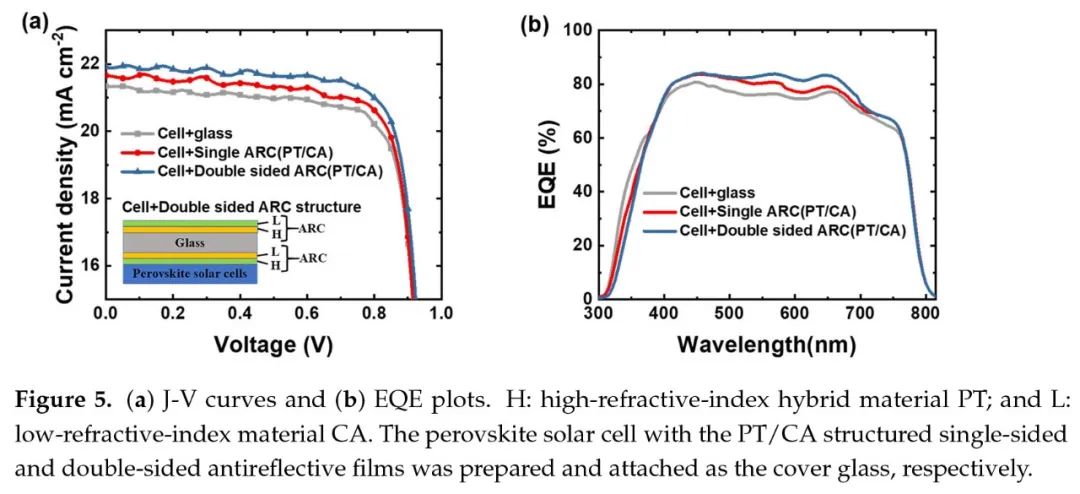

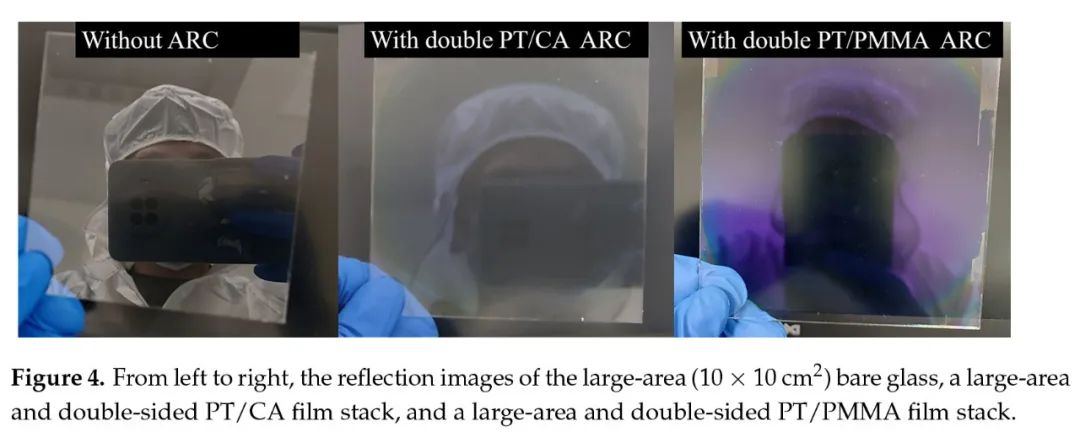

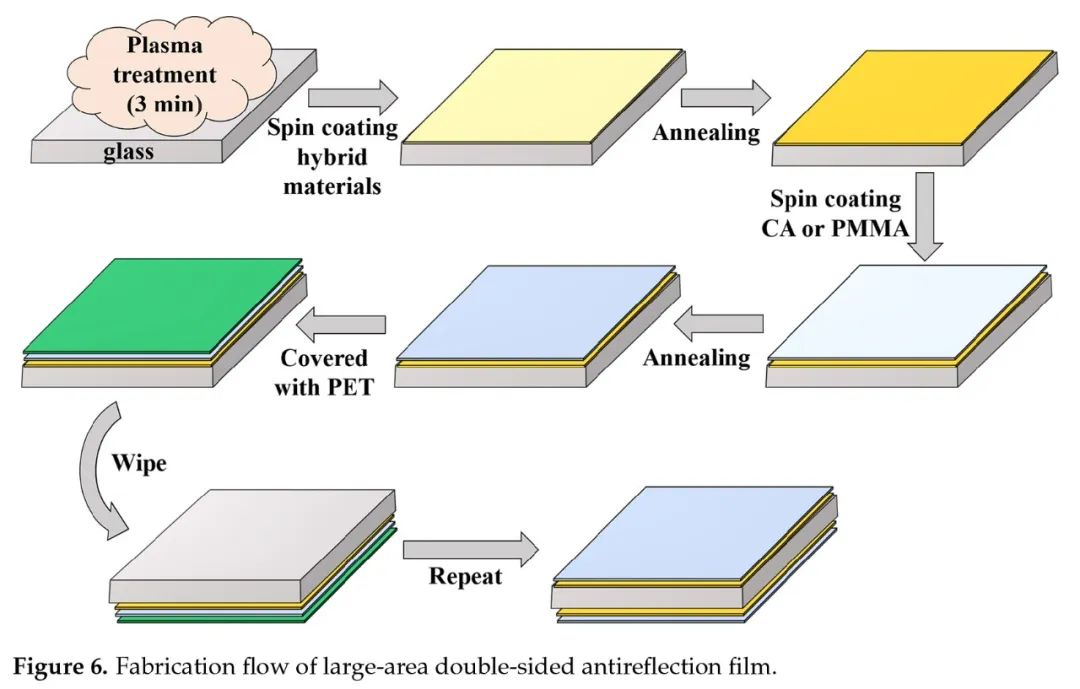

雙面防反射膜（10×10cm2）的一側(cè)為混合納米復(fù)合材料/醋酸纖維素，另一側(cè)為混合納米復(fù)合材料/聚甲基丙烯酸甲酯（PMMA），分別實現(xiàn)了98%和99.3%的高透射率。經(jīng)過240天的老化測試，混合防反射膜性能保持穩(wěn)定，幾乎沒有衰減。此外，防反射膜在鈣鈦礦太陽能電池組件中的應(yīng)用使功率轉(zhuǎn)換效率從16.57%提高至17.25%。

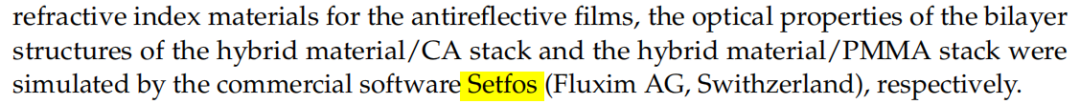

其中混合材料/CA堆疊及混合材料/PMMA堆疊的雙層結(jié)構(gòu)光學(xué)性質(zhì)分別使用我公司代理的Setfos模擬仿真軟件進行模擬

產(chǎn)品推薦-Setfos模擬仿真軟件

文獻信息

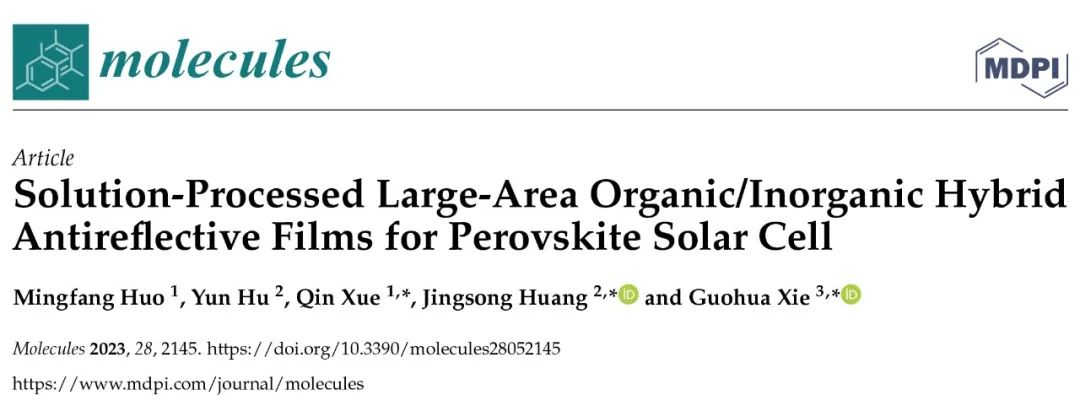

Solution-Processed Large-Area Organic/Inorganic Hybrid Antireflective Films for Perovskite Solar Cell

Mingfang Huo, Yun Hu, Qin Xue, Jingsong Huang and Guohua Xie
