主要內(nèi)容

界面層材料在制備高度穩(wěn)定的有機(jī)太陽能電池（OSCs）中起著關(guān)鍵作用。在這篇文章中，中科院化學(xué)所侯劍輝等人設(shè)計(jì)了一種可交聯(lián)的萘二亞胺（NDI）衍生物，為OSCs制備了一個(gè)較強(qiáng)的疏水電子傳輸層。

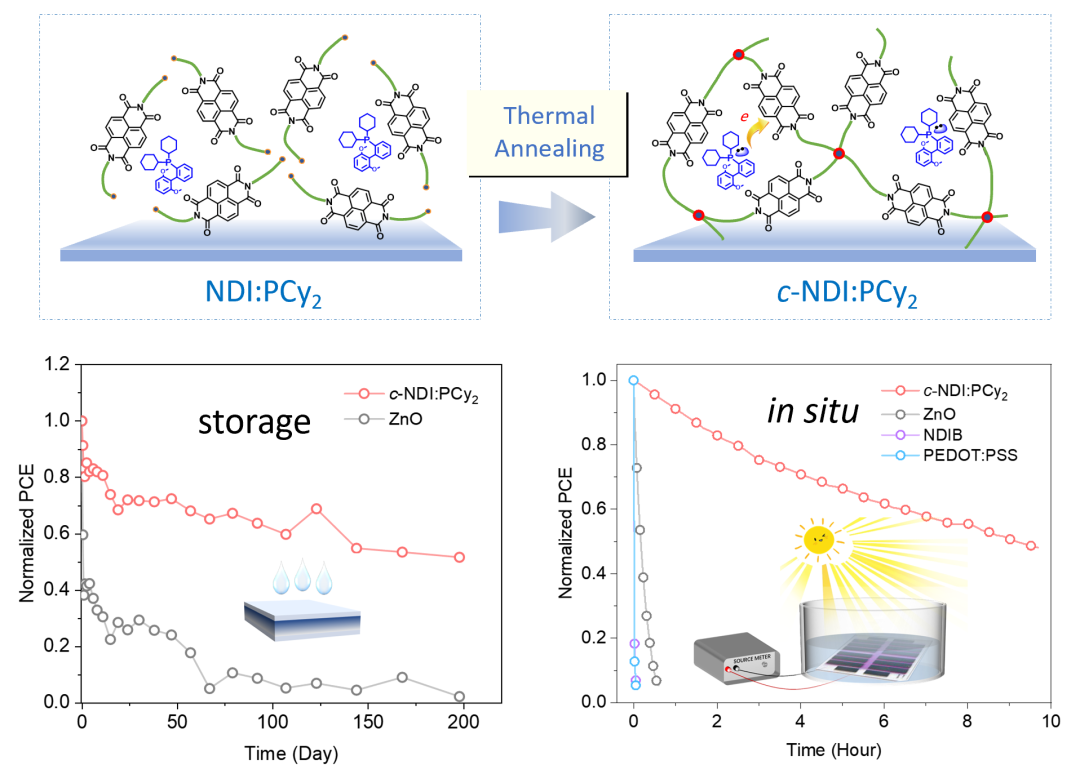

通過熱退火處理生成交聯(lián)c-NDI-A薄膜，交聯(lián)NDI-A (c-NDI-A)膜對常用極性和非極性溶劑具有較強(qiáng)的耐腐蝕性，有利于制備OSCs時(shí)的逐層加工。此外，選擇疏水小分子二環(huán)己基(2′,6′-dimethoxy-[1,1′-biphenyl]-2-yl)-phosphine (PCy2)作為n型摻雜劑，以增強(qiáng)NDI-A薄膜的電導(dǎo)性能。通過優(yōu)化制備條件，成功制備了具有4.0 eV低功函數(shù)(WF)和6.51×10?3S m?1高電導(dǎo)率的交聯(lián)n摻雜界面層(c-NDI:PCy2)。

研究團(tuán)隊(duì)發(fā)現(xiàn)在c-NDI:PCy2與光活性聚合物供體材料的界面上發(fā)生了光致電荷分離，這有助于OSCs產(chǎn)生更高的光電流密度。結(jié)果表明，基于c-NDI:PCy2的OSCs不僅具有較高的PCE，而且與其他的OSCs相比，其抗水性也有顯著提高。在一般情況下，基于c-NDI:PCy2的電池PCE為17.7%，這是具有倒置器件架構(gòu)OSCs的高值之一。通過將未封裝的電池浸入水中，在避光1,000小時(shí)或連續(xù)照明4小時(shí)后，其初始PCE仍可保持70%。

其中使用Paios太陽能電池&OLED瞬態(tài)特性測試系統(tǒng)執(zhí)行CELIV和TPV測量

產(chǎn)品推薦-Paios太陽能電池&OLED瞬態(tài)特性測試系統(tǒng)

系統(tǒng)整合了DC，AC和瞬態(tài)測試模式，用于表征太陽能電池/OLED器件載流子遷移率、瞬態(tài)光電流、瞬態(tài)光電壓、載流子壽命和濃度、載流子動力學(xué)過程、摻雜和陷阱分布等性能，對器件的瞬態(tài)性能進(jìn)行全面分析。（點(diǎn)擊訪問）

產(chǎn)品推薦-太陽光模擬器

出光方向可調(diào)，方便配合手套箱使用或者獨(dú)立使用，用于各種光電材料、光電器件、OPV有機(jī)太陽能電池、鈣鈦礦太陽能電池領(lǐng)域、光生物領(lǐng)域的研究、測試以及評價(jià)等。（點(diǎn)擊訪問）

文獻(xiàn)信息

Robust and hydrophobic interlayer material for efficient and highly stable organic solar cells

Yi Yang, Jingwen Wang, Yunfei Zu, Qing Liao, Shaoqing Zhang, Zhong Zheng, Bowei Xu, Jianhui Hou

- 產(chǎn)品咨詢及購買請聯(lián)系我們 -
