上交大陳俊超AFM：達(dá)23%效率！通過DJ二維覆蓋層管理界面熱載流子冷卻和提取動(dòng)力學(xué)制備高效無MA反式鈣鈦礦太陽能電池發(fā)表時(shí)間：2023-03-14 15:55

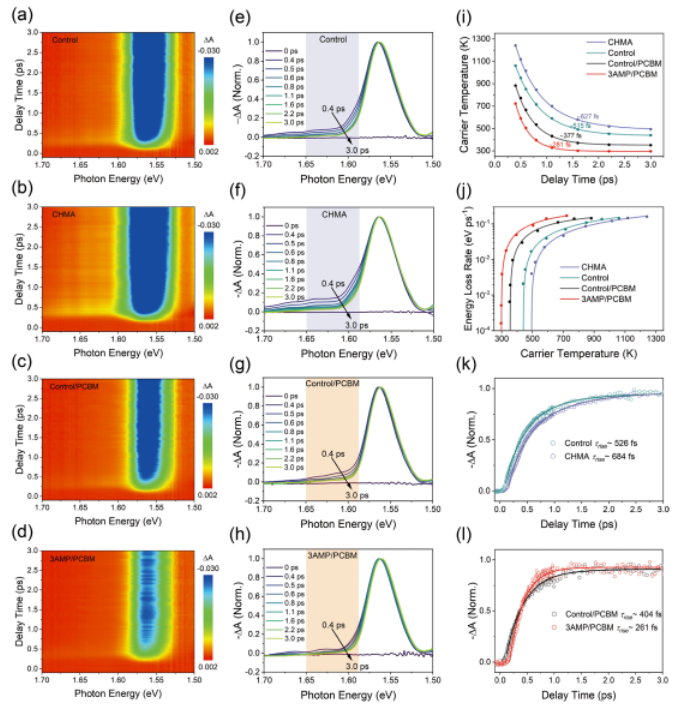

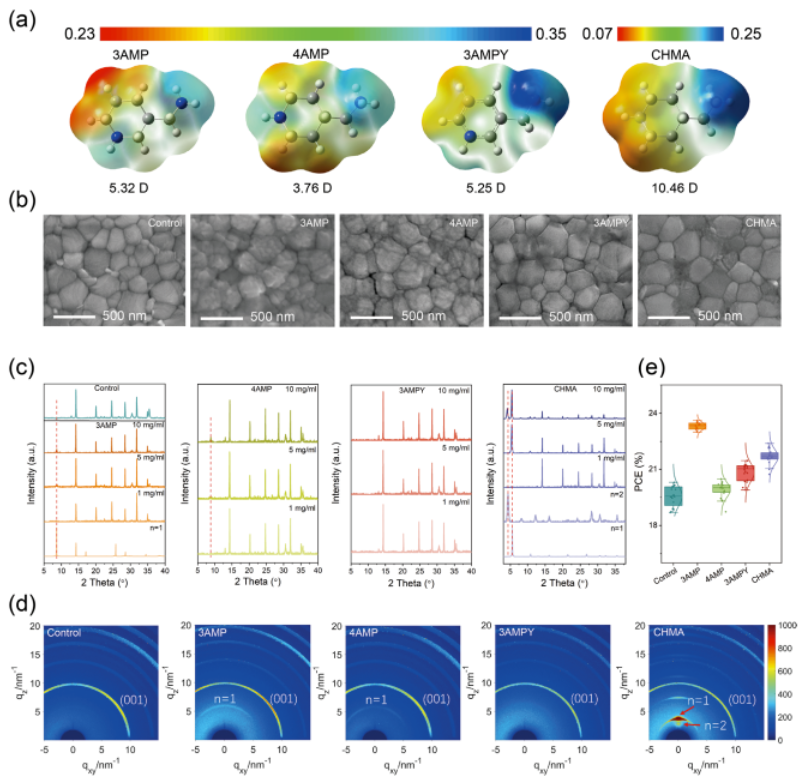

主要內(nèi)容 準(zhǔn)二維（2D）鈣鈦礦通常用于反式鈣鈦礦太陽能電池（PSCs）中以改善界面載流子轉(zhuǎn)移，但具有優(yōu)異穩(wěn)定性的純二維鈣鈦礦的開發(fā)較少，相應(yīng)的載流子提取動(dòng)力學(xué)仍不明確。 上海交通大學(xué)陳俊超團(tuán)隊(duì)引入了多種六原子環(huán)陽離子，包括哌啶、吡啶和環(huán)己烷，以修飾鈣鈦礦/電子傳輸層界面?；?/span>3-(aminomethyl)哌啶的Dion–Jacobson相二維包覆層（n=1）被證明形成了協(xié)調(diào)的能量景觀和均勻的表面電勢分布，并有效地延長了電子擴(kuò)散長度（≈1.58μm），加快了熱載流子提取速率（400K時(shí)為對照的2.5倍）。 此外，準(zhǔn)二維處理（n≈3，4）顯示短路電流略有增高，但未能抑制Ag、Pb和I在光照下的相互擴(kuò)散。在開路電壓（≈1.15 V）和填充因子（≈82.8%）增加后，無MA反式鈣鈦礦太陽能電池的**功率轉(zhuǎn)換效率（PCE）達(dá)到23.62%。更重要的是，在85°C加熱720小時(shí)和功率點(diǎn)跟蹤1000小時(shí)后，保留了89%和93.6%的初始PCE，顯示出具有純二維鈣鈦礦覆蓋層令人滿意的熱穩(wěn)定性和操作穩(wěn)定性。    產(chǎn)品推薦-太陽光模擬器  產(chǎn)品推薦-LED太陽光模擬器 LED太陽光模擬器，采用LED燈陣設(shè)計(jì)，且壽命長達(dá)20000小時(shí)。光譜分段可調(diào)，用于模擬各種光照條件，AM1.5G光譜整體成比例強(qiáng)度可調(diào)，光強(qiáng)0.1-1sun連續(xù)可調(diào)。（點(diǎn)擊?訪問）  文獻(xiàn)信息 Managing Interfacial Hot-Carrier Cooling and Extraction Kinetics for Inverted Ma-Free Perovskite Solar Cells Over 23% Efficiency via Dion–Jacobson 2D Capping Layer |
